ESW-120-33-G-D - Samtec Inc.

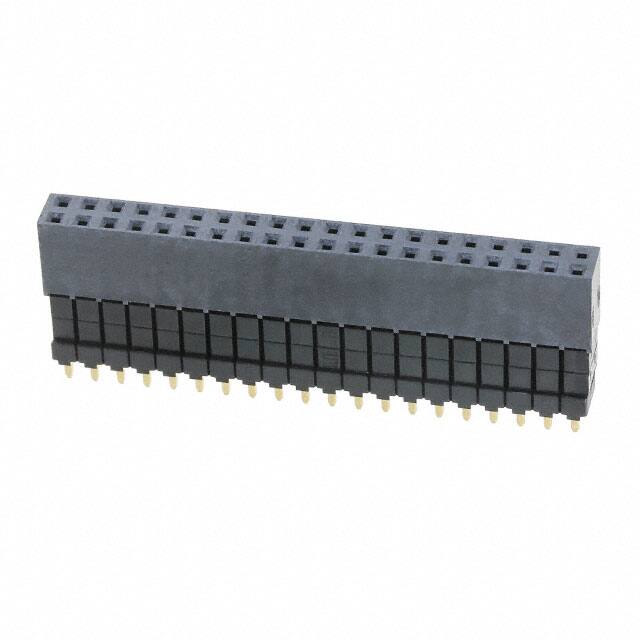

Die Bilder dienen nur als Referenz Siehe Produktspezifikationen

Kynix Teil #: KY10-ESW-120-33-G-D

Hersteller Teil #: ESW-120-33-G-D

Produktkategorie: Rectangular Connectors - Headers, Receptacles, Female Sockets

Hersteller: Samtec Inc.

Beschreibung: CONN SOCKET 40POS 0.1 GOLD PCB

Verpackung:

Menge:

Bleifrei-Status / RoHS-Status: Bleifrei / RoHS-konform

Vorlaufzeit: 3(168 Hours)

Datenblatt: datasheet

ESW-120-33-G-D Datenblatt

Attribute

Attribute Value

Factory Lead Time

6 Weeks

Mount

Through Hole

Mounting Type

Through Hole

Contact Shape

Square

Housing Material

Polyester

Contact Finish Mating

Gold

Contact Materials

Phosphor Bronze

Insulation Materials

Liquid Crystal Polymer (LCP)

Voltage Rated

550VAC

Operating Temperature

-55°C~125°C

Packaging

Tube

Series

ESW

Published

2010

JESD-609 Code

Pbfree Code

yes

Part Status

Active

Moisture Sensitivity Level (MSL)

1 (Unlimited)

Termination

Solder

Connector Type

Elevated Socket

Number of Positions

Number of Rows

Gender

Receptacle

Additional Feature

TIGER BUY CONTACT

Fastening Type

Push-Pull

MIL Conformance

DIN Conformance

IEC Conformance

Filter Feature

Contact Type

Forked

Mixed Contacts

Option

GENERAL PURPOSE

Current Rating (Amps)

5.2A per Contact

Orientation

Straight

Depth

4.95mm

Insulation Height

0.635 16.13mm

Style

Board to Board

Number of Positions Loaded

All

Pitch - Mating

0.100 2.54mm

Number of Conductors

ONE

Reference Standard

UL, CSA

Reliability

COMMERCIAL

Row Spacing - Mating

0.100 (2.54mm)

Contact Length - Post

0.090 2.29mm

Number Of PCB Rows

PCB Contact Pattern

RECTANGULAR

Mating Information

MULTIPLE MATING PARTS AVAILABLE

Body Breadth

0.195 inch

Housing Color

Black

Contact Resistance

10mOhm

Mating Contact Pitch

0.1 inch

Max Voltage Rating (AC)

550V

Max Current Rating

6.9A

Polarization Key

POLARIZED HOUSING

Length

51.31mm

Contact Finish Thickness - Mating

20.0μin 0.51μm

Contact Finish Thickness - Post

3.00μin 0.076μm

Material Flammability Rating

UL94 V-0

Radiation Hardening

RoHS Status

ROHS3 Compliant

Telefon	Teilenummer	Paket	Beschreibung
	ESW-120-33-G-D		CONN SOCKET 40POS 0.1 GOLD PCB
	ESW-120-12-G-D		Conn Elevated Socket SKT 40 POS 2.54mm Solder ST Thru-Hole Tube
	ESQ-120-37-G-D		Conn Elevated Socket SKT 40 POS 2.54mm Solder ST Thru-Hole Tube
	ESQ-120-12-S-D		Conn Elevated Socket SKT 40 POS 2.54mm Solder ST Thru-Hole Tube
